Ан-140

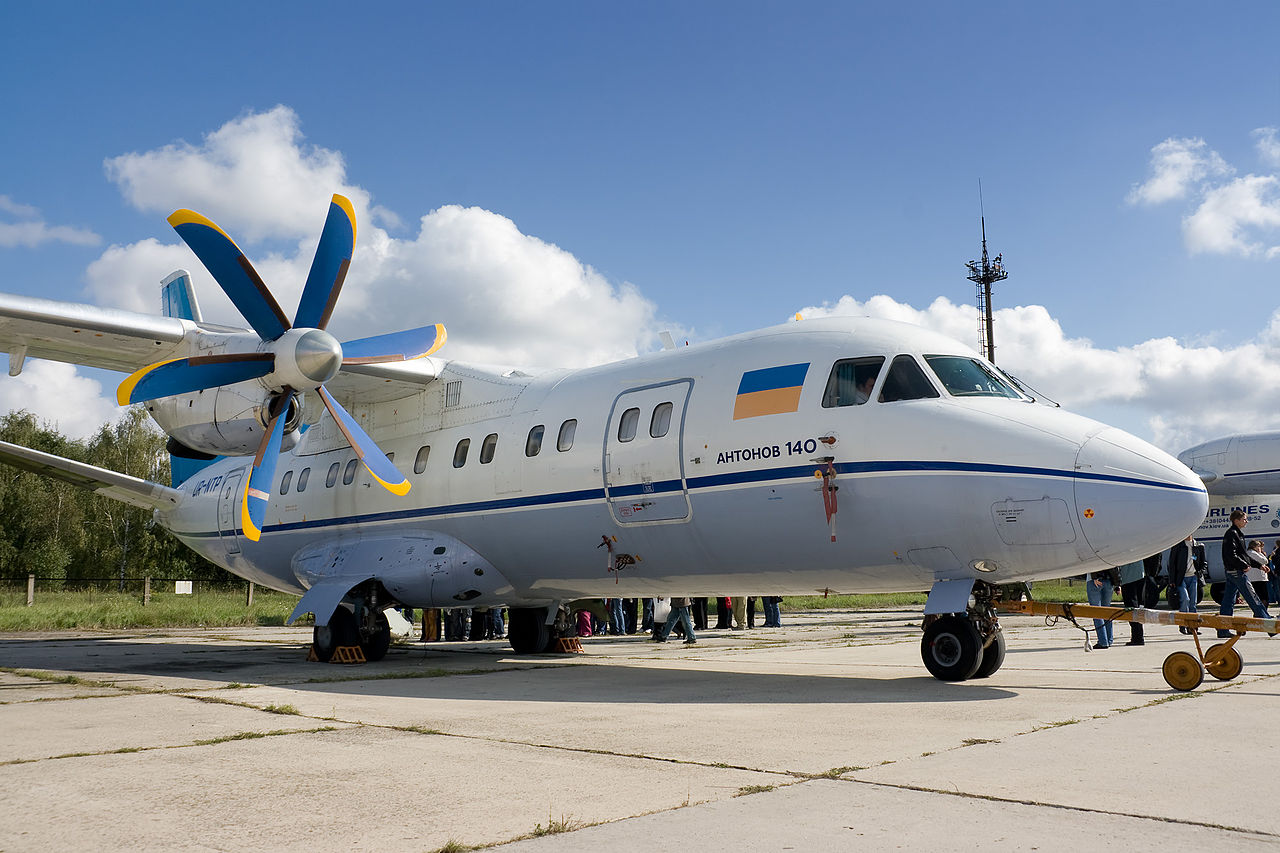

Ан-140 — украинский турбовинтовой региональный грузо-пассажирский самолёт, разработанный АНТК «Антонов». Предназначен для пассажирских (52 пассажира) и грузо-пассажирских перевозок на расстояние до 3700 км. Производство прекращено.

История

Разработка в АНТК «Антонов» нового регионального самолёта на замену устаревающим самолётам Ан-24 и Ан-26 началась в 1993 году. Руководитель технического проекта Ан-140 — Сергей Вадимович Меренков.

Низкий уровень затрат на техническое обслуживание явился важным условием разработки. Ан-140 может автономно эксплуатироваться на неподготовленных аэродромах.

17 сентября 1997 года состоялся первый полёт опытного Ан-140, который был поднят в небо лётчиком-испытателем А. К. Хрустицким.

11 октября 1999 года — первый взлёт серийного Ан-140 производства Харьковского государственного авиационного производственного предприятия.

Первые два серийных самолёта были заказаны и оплачены ХГАПП государственной компанией «Укртранслизинг». В марте 2002 года самолёт Ан-140, переданный в лизинг авиакомпании «Одесские авиалинии», совершил первый коммерческий полёт.

В апреле 2004 года было завершено строительство первого Ан-140-100.

23 апреля 2010 года украинский государственный авиастроительный концерн «Антонов» и российская «Объединённая авиастроительная корпорация» приняли решение о создании совместного предприятия по организации производства и поставок в эксплуатацию самолётов «Ан».

В мае 2011 года самарское предприятие «Авиакор» сообщило, что грузовая версия Ан-140Т включена в перечень государственного оборонного заказа Российской Федерации. Позднее Министерство обороны России заявило о планах приобрести 9 самолётов Ан-140 пассажирской модификации.

В декабре 2012 года Министерство обороны РФ отказалось от закупок Ан-140Т (грузовая версия с рампой).

11 февраля 2013 года между заводом «Авиакор» и госкорпорацией «Антонов» был подписан договор о разработке военно-транспортных версий Ан-140-100 (получивших наименование Ан-140Т и Ан-140С). По условиям этого соглашения, «Авиакор» обязался профинансировать завершение разработки выпуск Ан-140Т, после чего ГК «Антонов» должен был полностью передать все интеллектуальные права на Ан-140Т и Ан-140С авиазаводу для организации производства в Самаре.

Конструкция

Ан-140 — двухмоторный турбовинтовой высокоплан с однокилевым оперением. Крыло прямое с поперечным V = 0, оперение малой стреловидности с положительным поперечным V стабилизатора. Управление без гидроусилителей с помощью двух элеронов, руля направления (РН) и двух половин руля высоты (РВ). Крыло спроектировано на основе обширных исследовательских работ, проведённых совместного с ЦАГИ (г. Жуковский).

Проводка от кабины до рулевых поверхностей комбинированная — тросовая в фюзеляже и жёсткая под кабиной, в хвосте и в крыле. В случае заклинивания управления возможно электрически управляемое рассоединение бортов — от левого штурвала будут управляться левый элерон и левая половина РВ, от правого — правые элерон и половина РВ. Рассоединение производится раздельными механизмами и тумблерами. Соединение рассоединённой проводки возможно только на земле ручным взведением механизма и нажатием кнопки соединения бортов, находящейся у механизма, то есть в недоступности из салона.

На правом элероне установлен триммер, на РН — триммер-сервокомпенсатор, на каждой половине РВ — по одному триммеру и триммеру-сервокомпенсатору. Триммеры элерона и РН управляются переключателями на среднем пульте (пьедестале), причём в цепи управления включены реле времени, не позволяющие за одно нажатие переключателя работать приводу триммера более одной секунды, что защищает триммеры от ухода в крайнее положение при поломке переключателя или появлении постороннего питания цепи.

Триммеры РВ управляются синхронно переключателями на штурвалах, расположение которых стандартное для переключателей триммирования по продольному каналу управления — под большой палец левой руки КВС и большой палец правой руки второго пилота, что оставляет другую руку, не занятую работой со штурвалом и триммером РВ, свободной для работы с рычагами управления двигателями, стоящими между пилотами. Схема управления не допускает одновременного триммирования с обоих переключателей. При отказе основной системы триммирования возможно управление триммерами-сервокомпенсаторами при помощи переключателей на среднем пульте — каждым раздельно.

Закрылки — двухщелевые, предкрылки не установлены. В систему основного управления закрылками входят:

  • рукоятка управления закрылками (РУЗ), установленная на среднем пульте;
  • блок управления и контроля закрылков БУКЗ-400, установленный в правом зализе под крылом;
  • гидромотор ГМ41Б комбинированного привода механизации КПМ-02, установленный на центроплане справа и питающийся от самолётной гидросистемы;
  • три электрогидравлических крана ГА135 — включения управления закрылками, выпуска и уборки;
  • механизмы концевых выключателей и блоки резисторов.

РУЗ имеет фиксированные углы — 0°, 10°, 15° (взлётные углы), 25° и 40° (посадочные углы). При отказе основного управления возможно резервное управление в обход РУЗ, БУКЗ и ГМ41 посредством стоящих на среднем пульте переключателей (выключателя резервного управления и нажимного переключателя «Уборка — 0 — Выпуск») и коллекторного электродвигателя на 27 В, стоящего на КПМ-02. Единственной блокировкой в этом случае являются концевые выключатели, отключающие электродвигатель в крайних положениях привода. Скорость полного выпуска или уборки закрылков при резервном управлении — до 140 с, потребляемый ток — 3-4 А на земле, до 10 А в воздухе, система сохраняет работоспособность при напряжении питания до 18 В.

На случай обрыва трансмиссии закрылков имеется двухканальная цепь обнаружения рассинхронизации, в которую входят блоки резисторов, установленные по два на обоих концах трансмиссии, и БУКЗ-400. Принцип действия — использование переменных резисторов как делителей напряжения и сравнение напряжения резисторов, стоящих на разных концах трансмиссии. При разности напряжений в одной паре резисторов загорается табло «Асимметрия подканала» на пульте предполётной подготовки (за спиной второго пилота), при разности напряжений в обоих подканалах загорается табло «Рассинх закрылков» и срабатывают установленные на концах трансмиссии противоуборочные тормоза (ПУТ). Растормаживание ПУТ возможно только после устранения рассинхронизации на земле нажатием кнопки растормаживания, установленной возле БУКЗ, то есть в недоступности из салона.

Самолёт имеет трёхстоечное шасси повышенной проходимости с пневматиками низкого давления.

Конструкция Ан-140 включает вспомогательную силовую установку АИ9-3Б, расположенную в хвостовой части фюзеляжа и обеспечивающую автономную эксплуатацию самолёта на необорудованных аэродромах.

Силовая установка

На Ан-140-100 установлены два турбовинтовых двигателя ТВ3-117ВМА-СБМ1 производства ОАО «Мотор Сич» (Запорожье), соответствующие требованиям ICAO по низкому уровню шума и выброса загрязняющих веществ в атмосферу и разработанные ОКБ имени В. Я. Климова на базе широко распространённого вертолётного двигателя ТВ3-117. Запуск двигателей, наземное питание и кондиционирование самолёта обеспечивает ВСУ АИ9-3Б. Компоновка силовой установки, схема размещения и навески двигателей предусматривает возможные доработки под установку других ТВД этого класса мощности ТВ7-117С разработки НПП им. В. Я. Климова и PW-127-Pratt-Whitney Canada (г. Монреаль, Канада).

Так как вертолётные двигатели ТВ3-117 конструктивно имеют свободную турбину, расположенную позади турбокомпрессора, с валом, направленным назад по полёту (к главному редуктору, стоящему обычно за двигателями), а самолётные — переднее (к тянущему винту), то ТВ3-117ВМА-СБМ1 имеет специальную трансмиссию от заднерасположенного вала к редуктору винта, проложенную над двигателем. Редуктор винта позаимствован у двигателя АИ-24 самолётов Ан-24, Ан-26, передаточное число — 0,08.

Винт АВ-140 — изменяемого шага, реверсивный, флюгерный, с гидравлическим управлением шагом, производства ОАО «НПП Аэросила» (Ступино). Диаметр 3720 мм.

Управление двигателем — тросовое от стоящих в кабине рычагов управления двигателями (РУД), остановом двигателя — электромеханическое, при помощи кнопки «Флюгер-останов» на верхней панели кабины (для выключения в полёте), тумблера «Стоп-кран» на среднем пульте кабины (для выключения на земле) и электромеханизма на двигателе, приводящего тягу останова. Для контроля на средней приборной доске кабины на каждый двигатель установлен комплект следующих приборов:

  • ИКМРТ-140 — измеритель крутящего момента (ИКМ) и рычага топлива (РТ), показывает крутящий момент в процентах от максимального и положение рычага топливного регулятора в градусах;
  • ИЧЖ-1ТК-А и ИЧЖ-1ВВ-А — измерители частоты вращения турбокомпрессора и воздушного винта в процентах от максимальной;
  • ИТЖ-1А — измеритель температуры выхлопных газов двигателя в °С;
  • БИП-140 — блок индикации параметров, показывающий температуру масла двигателя в °С, давление масла в кг/см2, вибрацию турбокомпрессора и винта в процентах от максимальной.

Также, регламентированы режимы 0,7 от максимального продолжительного — 80° РТ, 0,5 — 71°, 0,4 — 67°, 0,2 — 57°. От ПМГ до взлётного РУД перемещаются свободно, для уборки газа ниже ПМГ необходимо оттянуть вверх головки РУД. Реверс включается только при нахождении РУД на упоре ЗМГ отдельными рычагами управления реверсом (РУР), стоящими за РУД. Режим „Тихое руление“ включается кнопкой на средней приборной доске, в этом режиме обороты винта снижены до 70 % и практически не меняются, меняется только шаг. Также имеется режим синхронизации фаз винтов для устранения „гавканья“ (интерференции звука), включается кнопкой „Синхр фаз“, стоящей рядом с кнопкой „Тихое рулен“.

В систему управления силовой установкой входят отдельные для каждого двигателя устройства и блоки:

  • регулятор топлива РТ-2000 и насос-регулятор НР-2000, установленные на двигателе;
  • регулятор электронный двигателя РЭД-2000, установленный в обтекателе за двигателем;
  • блок коммутации и запуска БКЗ-140, установленный в фюзеляже;
  • общий для обоих двигателей блок управления и контроля БУК-140, установленный в фюзеляже.

Вспомогательная силовая установка (ВСУ) АИ9-3Б расположена в хвосте, имеет электроприводную створку воздухозабора и выхлопную систему с глушителем шума. Запуск ВСУ — электростартёром СТ-111Т, для выработки электроэнергии установлен генератор переменного тока ГТ18ПЧ6. Управление запуском ВСУ, как и маршевыми двигателями — электронное, при помощи блока БУК-9М.

Салон

Пассажирский салон Ан-140 базовой конфигурации рассчитан на перевозку 52 пассажиров. Самолёт имеет основной багажный отсек объёмом 6 м³, а для размещения дополнительных грузов может быть использован дополнительный грузовой отсек объёмом 3 м³, расположенный под полом грузовой кабины.

Интерьер пассажирского салона разработан компанией ИнтерАМИ, он включает удобные пассажирские кресла, шумопоглощающие панели, системы индивидуальной вентиляции, многоканальную аудиосистему и багажные полки оригинальной конструкции.

Модификации

На базе самолёта Ан-140 разработано несколько новых модификаций, в числе которых:

  • Ан-140-100 пассажирская модификация, в 2004 году заменившая в производстве Ан-140. В конструкцию которой были внесены более 200 изменений: крыло удлинено на 1 метр; длина элерона увеличена с 3,09 до 3,16; площадь элерона увеличена с 1,412 до 1,655 м; установлены новые мотогондолы и новое приборное оборудование (бортовой магнитофон „Морион БК“ заменён на CD-проигрыватель „Ритм“, самолёт оборудован системой предупреждения столкновения в воздухе TCAS—94), увеличено количество заправляемого топлива, введён улучшенный интерьер из термопластических материалов фирмы ИнтерАми с пассажирскими креслами FAST. Взлётный вес самолёта увеличился с 21 000 до 21 500 кг;
  • Ан-140-300Т Удлинённая версия Ан-140-100Т с форсированными двигателями;
  • Ан-140МП Самолёт морского патрулирования. Проект 2004 года. Оснащён блоком поисковым РЛС EL/M — 2022A(V)3; турелью оптико-электронной системы COMPASS; пушкой ГШ-30; оборудуется дополнительным топливным баком вместимостью 1350 л; установка блоков неуправляемых реактивных снарядов Б8М1 или двух баков вместимостью по 1000 л каждый с жидкостью для нейтрализации вредных разливов на водной поверхности, а также могут устанавливаться контейнеры с поисковыми фарами;
  • Ан-140Т Военно-транспортная модификация. Грузоподъёмность 6 тонн. Дальность полёта с грузом 5 тонн 1860 км. Самолёт может перевозить 36 десантников или 50 солдат или 24 раненых. Размеры грузового отсека: длина 10 200 мм, ширина 2270 мм, высота 1890 мм;
  • Ан-140ТК Конвертируемая грузопассажирская модификация;
  • Ан-140 VIP модификация с салоном повышенной комфортности и с увеличенной дальностью полёта.
  • IrAn-140 Faraz Лицензионная модификация Ан-140, производящаяся в Иране на авиационном заводе HESA;
  • IrAn-140-100 Faraz Лицензионная модификация Ан-140-100, производящаяся в Иране на авиационном заводе HESA.
